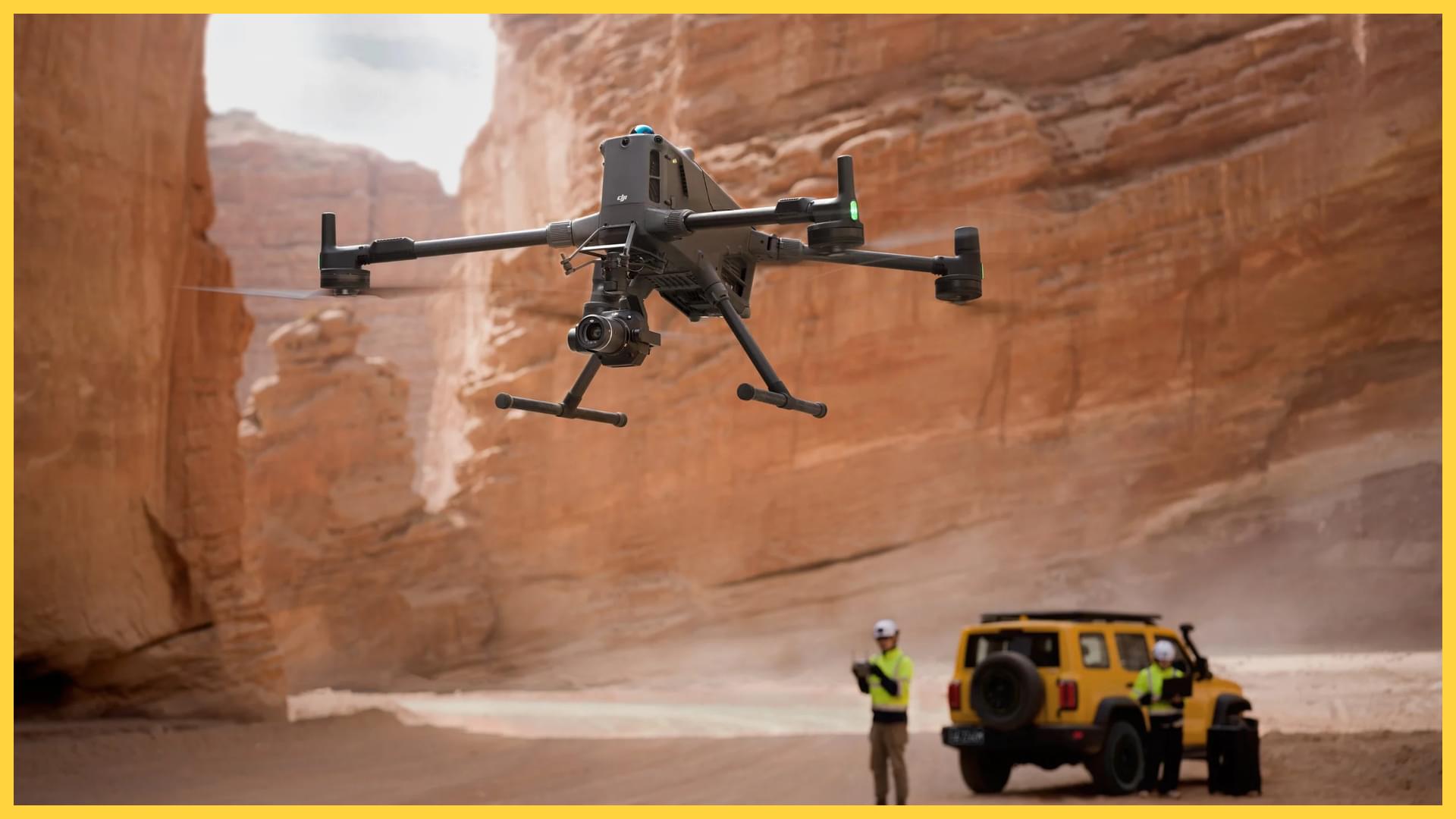

DJI Matrice 400: Guia Completo e Dicas Essenciais
BIKMAN TECHLançado como um divisor de águas na arquitetura dos sistemas aéreos não tripulados, o DJI Matrice 400 vai muito além da simples modularidade, sendo uma verdadeira máquina industrial totalmente integrada. Aqui na BIKMAN TECH, exploramos detalhadamente as especificações e a operação prática desta plataforma top de linha para entender como ela enfrenta o "triângulo da operação" dos drones: autonomia, robustez e integridade dos dados. Se você atua em inspeções de linhas de energia de alta tensão ou em missões de busca e salvamento em terrenos desafiadores, este guia foi pensado para orientá-lo pelo ecossistema complexo do M400. Desde a abertura da embalagem até o manejo das baterias imensas de 977 Wh, vamos acompanhar cada etapa para garantir que suas operações sejam seguras, eficientes e bem-sucedidas.
1. O que vem na embalagem?
Ao receber o DJI Matrice 400, o que mais chama atenção é a grande logística envolvida. O sistema foi projetado para autossuficiência em ambientes remotos, geralmente embalado em uma caixa rígida resistente e com rodinhas. Embora os kits possam ter variações, a configuração empresarial padrão inclui os seguintes componentes essenciais:
- Corpo da Aeronave: Fusélage central com LiDAR rotativo e radar mmWave integrados.
- Conjunto de Trem de Pouso: Dois suportes destacáveis que abrigam as antenas O4 Enterprise.
- Hélices (Modelo 2510F): Hélices de fibra de carbono de 25 polegadas (pares CW e CCW).
- Controle Remoto: DJI RC Plus 2 com tela de 7 polegadas de alta luminosidade.
- Bateria Inteligente WB37: Para o controle remoto.
- Ferramentas de Manutenção: Chaves hexagonais, chaves de fenda e panos de limpeza para sensores.
Nota: As imensas baterias de voo inteligentes TB100 e a Estação de Bateria BS100 são geralmente enviadas separadamente devido às regulamentações de Produtos Perigosos.
2. Guia passo a passo para configuração
Levar o M400 do "estojo ao voo" envolve travas mecânicas bastante diferentes dos drones voltados ao consumidor. Recomendamos um procedimento cuidadoso para garantir a segurança do voo.
- Retirada da Caixa: Posicione a caixa em uma superfície nivelada. Retire o corpo da aeronave com cuidado; pesando cerca de 5 kg vazio, o ideal é que sejam duas pessoas para evitar esforço excessivo.
- Instalação do Trem de Pouso: Encaixe as pernas nas tomadas do fuselagem. Importante: Gire o anel de travamento no sentido horário até o ícone "Travado" alinhar. Puxe firmemente para certificar-se que o fecho está engatado, garantindo a conexão das antenas.
- Desdobramento dos Braços: Abra primeiro os braços frontais, depois os traseiros. Deslize o anel de trava sobre a junção e gire até ficar firme. Verifique se as marcas vermelhas de alinhamento coincidem e não há folgas.
- Montagem das Hélices: Combine os motores CW/CCW às hélices correspondentes. Pressione e gire para acionar o clipe de liberação rápida. Confira se as lâminas desdobram livremente para evitar vibrações.
- Sistema de Energia: Insira duas baterias TB100 no compartimento traseiro. Ouça um "clique" distinto e puxe a alça para trás sem apertar o botão de liberação para confirmar que o engate físico está acionado.
3. Explorando as principais funcionalidades
A função de destaque do M400 é, sem dúvida, sua autonomia de voo de até 59 minutos. Isso é possível graças à arquitetura de energia de alta voltagem 48V, que reduz o consumo de corrente e a dissipação de calor. No entanto, observamos que esse tempo é otimizado para voo em avanço a 10 m/s (36 km/h), aproveitando a sustentação translacional. Em missões de pairar, espere cerca de 53 minutos.
O sistema de sensores "Sempre Ativo" é outra revolução. Diferente das gerações anteriores, o M400 integra um LiDAR rotativo e radar de ondas milimétricas (mmWave) diretamente na estrutura. Isso permite detectar obstáculos finos, como fios de energia de 12,5 mm, a mais de 30 metros de distância, mesmo no escuro total ou sob luz intensa. Com a transmissão O4 Enterprise, o piloto mantém um link sólido de até 20 km em condições ideais, com salto automático de frequência para contornar interferências.
4. Acessórios essenciais
Para liberar todo o potencial do M400, alguns acessórios são indispensáveis. Para precisão de nível topográfico, a Estação Móvel D-RTK 2 é fundamental para fornecer dados diferenciais que garantem posicionamento centimétrico. Para conectividade, recomendamos fortemente o Dongle Celular DJI 2. Ele permite a Transmissão Avançada usando redes 4G/LTE como backup caso o sinal RF seja bloqueado por terrenos complexos ou estruturas urbanas.
5. Conectividade e aplicativo
O app DJI Pilot 2 no controle RC Plus 2 é seu centro de comando na missão. Uma das funções mais impressionantes que testamos foi a Projeção de Realidade Aumentada (RA). Integrando dados do LiDAR e radar onboard, o app sobrepõe no feed FPV a localização de linhas e obstáculos, facilitando visualizar riscos que seriam invisíveis a olho nu em cenários complexos. Além disso, o "Ponto de Origem" aparece como um ícone flutuante no céu, dando orientação imediata.
6. Protocolos de segurança do usuário
Operar uma plataforma de alta capacidade exige rigor nas regras de segurança física. É importante saber que a distância de frenagem aumenta com a altitude. Em ar rarefeito, as hélices produzem menos impulso para manobras reversas. Sempre estabeleça uma zona de segurança de 5 metros (16 pés) ao redor da aeronave energizada, pois as hélices de 25 polegadas armazenam energia cinética enorme. Além disso, fique atento aos alertas ADS-B que indicam aeronaves tripuladas próximas, exigindo descida imediata para altitude segura.
7. Limpeza e manutenção
A prevenção de obstáculos do M400 depende completamente de ópticas limpas. Recomendamos usar álcool isopropílico e pano sem fiapos para limpar os sensores de visão e vidro do LiDAR antes de cada voo. Uma pequena mancha pode fazer o drone frear inesperadamente.
Um conselho importante para o gerenciamento da carga útil envolve os amortecedores do gimbal. Se você opera uma configuração dupla para baixo pesada (acima de 950g), a vida útil da borracha cai drasticamente – de 1000 horas para apenas 400 horas. Agende substituições frequentes para evitar desfoque por vibração nas imagens.
8. Carregamento e logística das baterias
A bateria inteligente TB100 é uma potência, com 977 Wh de energia. O carregamento exige a Estação de Bateria Inteligente BS100, que demanda entrada CA de alta amperagem (acima de 2000W). Se for usar gerador em campo, certifique-se que suporta essa carga.
Para uso diário, utilize o modo "Pronto para Voar" na estação para manter as baterias em 90%. Para armazenamento, sempre use o "Modo Armazenamento" para baixar a carga em 50%. Nunca guarde baterias totalmente carregadas por mais de dois dias, pois isso degrada a química do lítio.
9. Viagens com o produto
A logística de viagens é o maior desafio para operadores do M400. A bateria TB100 é classificada como Material Perigoso Classe 9 pois ultrapassa em quase dez vezes o limite de 100 Wh para transporte aéreo comercial. Essas baterias não podem ser levadas em aviões comerciais. Recomendamos enviar o corpo do drone separado e alugar baterias TB100 com um distribuidor local no destino, ou despachar as baterias por transporte terrestre especializado com antecedência.
10. Sustentabilidade ambiental
A TB100 suporta até 400 ciclos de carga. Para maximizar a vida útil e reduzir lixo eletrônico, siga rigorosamente os protocolos de armazenamento. Quando as baterias chegarem ao fim da vida útil, elas são resíduos tóxicos. Utilize sempre programas oficiais de reciclagem ou pontos locais de descarte de resíduos perigosos. Nunca descarte no lixo comum.
Conclusão
O DJI Matrice 400 é uma obra-prima de integração industrial, eliminando a "ansiedade dos sensores" ao incorporar LiDAR e Radar diretamente na plataforma de voo. É uma ferramenta feita para operar nos ambientes mais exigentes, desde que tratada com o cuidado que um ativo aéreo de alta voltagem requer. Seguindo nossas orientações de configuração, logística de baterias e cuidados com sensores, sua frota permanecerá operacional por muitos anos.
Pronto para atualizar sua frota corporativa? Clique aqui para encontrar as melhores ofertas do DJI Matrice 400.
De toda a equipe BIKMAN TECH, voe com segurança! Se tiver dúvidas sobre o M400, deixe um comentário abaixo ou compartilhe este post com sua equipe.
