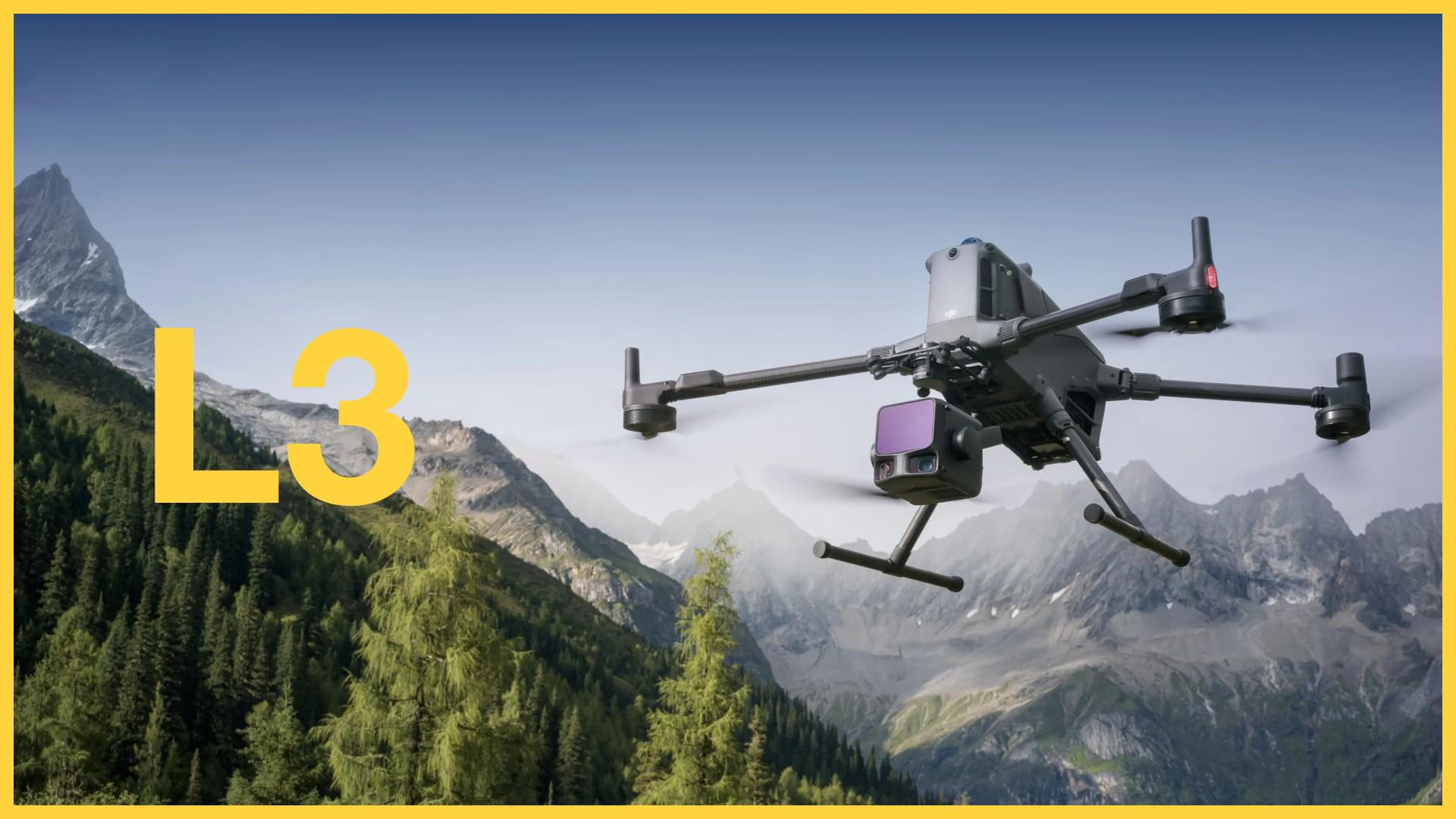

DJI Zenmuse L3 – Alles, was Sie wissen müssen
BIKMAN TECHDie Welt der Luftvermessung hat sich gerade fundamental verändert – genauer gesagt, über unseren Köpfen. Bei BIKMAN TECH haben wir die Entwicklung der Drohnenbranche von einfachen Flugkameras hin zu hochentwickelten Messgeräten verfolgt. Doch die Einführung der DJI Zenmuse L3 hebt das Ganze auf ein neues Level. Es ist nicht nur ein Upgrade, sondern eine klare Ansage. Speziell für die Schwerlastplattform Matrice 400 entwickelt, markiert diese Nutzlast einen strategischen Sprung in den gehobenen Industriesektor und stellt etablierte Systeme in Frage, die das Vierfache kosten. Sind Sie Vermessungstechniker, Forstwirt oder Infrastrukturprüfer und fragen sich, ob dieses neue 1535-nm-LiDAR-System Ihre Arbeitsweise revolutionieren kann? Dann sind Sie hier richtig. In diesem umfassenden Leitfaden analysieren wir jeden Laserimpuls und jedes Pixel für Ihre fundierte Entscheidung.
1. Produktübersicht: Eine neue Dimension der Luftbildintelligenz
Die Zenmuse L3 ist die dritte Generation von DJIs proprietären LiDAR-Systemen, doch ein Vergleich mit ihren Vorgängern wirkt fast unfair. Während L1 und L2 LiDAR für allgemeine Kartierungen zugänglicher machten, ist die L3 speziell für den „Enterprise“-Bereich konstruiert. Sie kombiniert einen hochmodernen 1535-nm-Faserlaser, zwei 100-Megapixel-RGB-Kameras und eine hochpräzise Trägheitsmesseinheit (IMU) in einem einzigen, wetterfesten Gehäuse. Dieses System ist für großflächige Einsätze ausgelegt und kann in Kombination mit der Matrice 400 bis zu 100 km² (24.700 Hektar) an einem Tag erheben. Es ist eine Leistungskraft für Profis, die Riegl-Klasse-Performance ohne sechsstellige Preisschilder erwarten.
2. Der Vorteil der 1535-nm-Wellenlänge
Der entscheidende technische Fortschritt der Zenmuse L3 besteht im Wechsel von der herkömmlichen 905-nm-Wellenlänge hin zu 1535 nm. Warum ist das relevant? Physikalisch bedingt. Die 905-nm-Laser früherer Geräte sind in ihrer Leistung begrenzt, um die Augen des Menschen zu schützen. Im Gegensatz dazu wird das Licht mit 1535 nm von den Flüssigkeiten im Auge absorbiert, bevor es die Netzhaut erreicht. Dadurch gelten höhere „Klasse 1“-Sicherheitsgrenzen, was DJI erlaubt, die Energie pro Impuls deutlich zu erhöhen. Das Ergebnis: eine beeindruckende Reichweite von bis zu 950 Metern (3.116 Fuß) und die Fähigkeit, atmosphärischen Dunst zu durchdringen, der bei anderen Sensoren für Ausfälle sorgen würde.
3. Hauptfunktionen und Scan-Modi
Flexibilität steht im Zentrum des Designs der L3. Statt starrer Scanmuster setzt sie auf einen Multi-Modus-Ansatz, der auf verschiedene Einsatzzwecke zugeschnitten ist.
- Lineares Scannen: Erzeugt parallele Linien für eine gleichmäßige Bodenabtastung – ideal für topografische Karten.
- Sternförmiges Scannen: Erfasst dasselbe Gebiet aus mehreren Winkeln und erhöht so die Chance, Hindernisse zu umgehen.
- Nicht-wiederholendes Scannen: Nutzt eine komplexe Prisma-Rotation, um das gesamte 80° Sichtfeld mit Punkten abzudecken, optimal für die Modellierung vertikaler Strukturen wie Strommasten oder Felswände.
Zusätzlich unterstützt das System eine variable Pulswiederholfrequenz (PRF) von 100 kHz für maximale Reichweite bis zu 2 MHz für extrem hohe Dichte bei kurzen Distanzen.
4. Design und Verarbeitungsqualität
Mit einem Gewicht von ca. 1,6 kg ist die L3 ein robustes Gerät. Das Gehäuse ist industrial-grade und nach IP54 zertifiziert, was Schutz gegen Staub und Spritzwasser garantiert – essenziell für den harten Außeneinsatz. Das Gerät wirkt massiv und hochwertig, mit aktiven Lüftern zur Kühlung des leistungsstarken Lasers und der beiden Sensoren. Die Verbindung erfolgt über eine neue, spezialisierte Gimbal-Schnittstelle, die hohe Datenmengen und Strombedarf sicher bewältigt und auch bei schnellen Flugmanövern stabile Verbindungen garantiert.
5. Leistung: Die Lösung für „Laub-bedeckte“ Wälder
Für Forstprofis ist die sogenannte „Laub-Phase“ (Leaf-On) bei der Geländeerfassung oft eine Herausforderung. Die Zenmuse L3 meistert das dank der Fähigkeit, bis zu 16 Rückstreusignale pro Laserimpuls zu erfassen. Ein Laserstrahl bleibt nicht an einem Ast hängen, sondern wird fragmentiert und durch Lücken im Blätterdach weitergeleitet. Die Digitale Erfassung von 16 einzelnen Echos erlaubt es, selbst kleinste Lichtanteile auf Waldboden zu erfassen. So entstehen extrem präzise digitale Geländemodelle (DTM), die früher nur mit bemannten Hubschrauberbefliegungen möglich waren.
6. Duale 100 MP Kameras & Bildgebung
LiDAR allein erzählt nur die halbe Geschichte. Die L3 ist zudem mit zwei 100 MP 4/3 CMOS-Sensoren ausgestattet, die so angebracht sind, dass sie zusammen ein riesiges horizontales Sichtfeld von 107° abdecken. Dadurch ist sichergestellt, dass die Farbinformation das gesamte LiDAR-Abtastgebiet lückenlos färbt. Das System fasst oft zu 25 MP zusammen, um Lichtempfindlichkeit und Geschwindigkeit zu verbessern. Die mechanischen Verschlüsse, mit einer Lebensdauer von 500.000 Auslösungen, ermöglichen verzerrungsfreie Bilder selbst bei Fluggeschwindigkeiten bis zu 25 m/s (90 km/h). Fortgeschrittene Visualisierungsmethoden wie Gaussian Splatting erzeugen fotorealistische 3D-Darstellungen, die deutlich natürlicher wirken als konventionelle Meshes.
7. Technische Daten
Hier die wichtigsten Zahlen für den technisch versierten Anwender:
| Merkmal | Spezifikation |
|---|---|
| Laser-Wellenlänge | 1535 nm (Klasse 1 Augensicherheit) |
| Maximale Reichweite | 950 m (3.116 ft) bei 10 % Reflexion |
| Strahldivergenz | 0,25 mrad (41 mm Spotgröße bei 120 m Entfernung) |
| Returns (Rückstreusignale) | Bis zu 16 |
| Vertikale Genauigkeit | 3 cm (1,2 Zoll) bei 120 m Höhe |
| RGB-Kameras | Zwei 100 MP 4/3 CMOS-Sensoren |
| IMU-Genauigkeit | 0,02° Kurs / 0,01° Nick- und Rollwinkel |
| Gewicht | 1,6 kg (3,5 lbs) |
8. Kompatibilität: Das M400-Ökosystem
Wichtig zu wissen ist, dass die Zenmuse L3 ausschließlich für die Matrice 400-Plattform entwickelt wurde. Aufgrund von Gewicht, Stromaufnahme (bis zu 100 Watt) und Datenvolumen ist sie technisch inkompatibel mit älteren Modellen wie Matrice 300 oder 350 RTK. Obwohl diese „geschlossene“ Strategie manchen Flottenbetreibern missfallen könnte, garantiert sie optimale Leistung. Die M400 bewältigt die schwere Nutzlast problemlos, und der integrierte Workflow ermöglicht einzigartige Features wie „kalibrierungsfreie“ Einsätze, bei denen das sonst übliche Acht-förmige Flugmanöver entfällt.
9. Praxisbeispiele
Im Einsatz überzeugt die L3 bei anspruchsvollen Anwendungen:
- Netzinspektion: Die enge Strahldivergenz von 0,25 mrad erzeugt einen kleinen Laserkreis von nur 41 mm bei 120 m Distanz. Diese Präzision ermöglicht das Erkennen dünner Stromleitungen und Isolatoren, sodass Versorger Abspannungen oder Vegetationsüberschüsse aus sicherer Entfernung überwachen können.
- Topografische Vermessung: Mit einer IMU-Genauigkeit von 0,02° liefert die L3 „dünne“ Punktwolken mit minimalem Rauschen, was den manuellen Nachbearbeitungsaufwand für Vermesser reduziert.
- Biomasse- und Kohlenstoffanalyse: Die 16-fachen Rückstreusignale erlauben eine präzise Berechnung des Biomassevolumens – eine wichtige Grundlage für den wachsenden Markt für CO₂-Zertifikate.
10. Bedienkomfort und Workflow
Trotz ihrer Komplexität bleibt DJI seiner bekannten Benutzerfreundlichkeit treu. Die Flugplanung läuft über DJI Pilot 2, das jetzt einen Echtzeit-Gelände-Folge-Modus enthält, der die LiDAR-Daten nutzt, um die Flughöhe über wechselndem Gelände konstant zu halten. Die Auswertung erfolgt mit DJI Terra, das eine „One-Click“-Verarbeitung bietet, um Flugtrajektorie, LiDAR- und RGB-Daten zu verschmelzen. Für große Projekte erlaubt Terras Cluster-Funktion, mehrere Rechner zu vernetzen und die Rechenzeit erheblich zu verkürzen.
11. Nutzerfeedback und Hinweise
Frühes professionelles Feedback hebt Zuverlässigkeit und Reichweitenvertrauen hervor – Anwender schätzen es, nicht im Blindflug bei 120 m Höhe unterwegs zu sein. Allerdings berichten einige von erhöhter Wärmeentwicklung und lautstarken Lüftern bei hohen Temperaturen. Zudem traten in der Live-Ansicht „Zebrastreifen“-Artefakte auf, die DJI als reine Darstellungsprobleme bestätigte, welche die finalen Daten nicht beeinträchtigen. Und während Gaussian Splatting aus der Distanz beeindruckt, zeigen Nahaufnahmen bei geringem Bildüberlappungsgrad eine gewisse Unschärfe.
12. Nachhaltigkeit und Effizienz
Die Effizienz der Zenmuse L3 wirkt sich direkt positiv auf die Umwelt aus. Durch großflächige Befliegungen in einem einzigen Flug und die Reduzierung bemannter Hubschraubereinsätze minimiert sie den CO₂-Fußabdruck der Datenerfassung deutlich. Darüber hinaus liefert sie wichtige Daten für präzise Landwirtschaft und nachhaltige Forstwirtschaft, die Unterschlupf, Erosionsschutz und genaue Kohlenstoffbuchhaltung ermöglichen – essenziell, um Naturschutzprojekte erfolgreich zu machen.
Zusammenfassung
Die Zenmuse L3 markiert einen Meilenstein in der Luftvermessung. Mit 1535-nm-Technologie durchbricht DJI die bisherigen Grenzen bei Reichweite und Durchdringung, die Drohnen-LiDAR von teuren bemannten Systemen trennten. Die Limitierung auf die Matrice 400 mag ein Hindernis sein, doch die Fortschritte bei Reichweite, Laubdurchdringung und Datenklarheit rechtfertigen die Investition für professionelle Anwender. Sie liefert Detailreichtum und Effizienz, die selbst umfangreiche Kartierungsprojekte zur Routine machen.
Wenn Sie Ihre Luftvermessung aufrüsten wollen, bietet die L3 einen Wert, dem schwer zu widerstehen ist. Klicken Sie hier für die besten Angebote zur Zenmuse L3. Wie immer hält BIKMAN TECH Sie technologisch an der Spitze. Haben Sie Fragen zu LiDAR-Workflows? Hinterlassen Sie gerne einen Kommentar unten!
